제품 상세 정보:
|
| 기계류 테스트 리포트 :: | 제공됩니다 | 핵심 구성 요소: | PLC |
|---|---|---|---|
| 구조: | 판 열교환 장치 | 기계류 테스트 리포트: | 제공됩니다 |
| 차원(L*W*H): | 260*120*263mm | 제품 특징: | 에너지 절약 긴 서비스 라이프 |
| 하이 라이트: | PLC 판형 열교환기,DN100 판형 열교환기,20t/h 판상 농축기 |
||

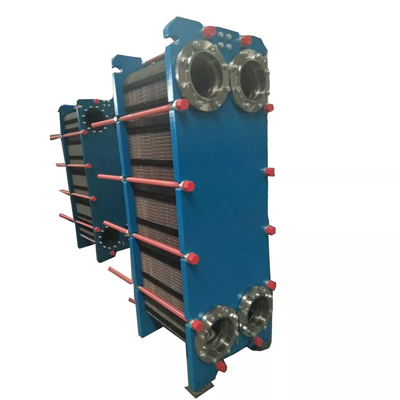

고열 전송 효율 판상 농축기 판형 열교환기
기술
판 열교환 장치는 분리할 수 있는 열 전송 장비로 구성된 고무 패킹 압축을 통하여, 어떤 차에 따르면, 많은 물결모양인 열 전이 플레이트로 구성됩니다. 플레이트 어셈블리, 접착제, 그것의 역할과 충돌 접합 조각 사이의 위원회와 밀접하게 짜여진, 위원회의 두 세트는 플로우 채널이, 열 교환 플레이트 영역과 강성을 증가시키기 위해, 다양한 골판 형태 안으로 2 판형 그래서 열 교환 판 압 사이를 형성하고, 저속으로 유동적 난류 흐름을 만들 수 있는 액체 누출과 좁은 그물 형상물을 방지하고, 기 위해 강화하는 열 전도의 영향을 달성합니다 것입니다. 판형 위의 4 코너 홀은 열 교환에 대해 역류 또는 통과액 형판당을 형성하기 위해 각각 유동적 분배 튜브와 방전 메니폴드와 그들의 각각 플로우 채널로의 2가지 열 교환 매체 흐름을 형성합니다.
매개 변수
| 판 열교환 장치 | |||||||
| 타입 |
맥아 분유 추출물 능력(t/h) |
냉각 소모 (kacl/h) |
맥아 추출 주입구와 수단 지름(t/h) |
얼음 물 주입구 그리고 수단 지름(t/h) |
열기 교환기 지역(m2) |
윤곽 차원 (밀리미터) |
중량 (킬로그램) |
| BR4-J-70B | 20 | 1740000 | DN100 | DN100 | 70 | 150×56×160 | 900 |
| BR6-J-105B | 30 | 2610000 | DN120 | DN120 | 105 | 140×69×180 | 1450 |
| BR6-J-140B | 40 | 3480000 | DN120 | DN120 | 140 | 150×59×180 | 1700 |
| BR6-J-175B | 50 | 4350000 | DN120 | DN120 | 175 | 160×69×180 | 1950 |
| BR8-J-210B | 60 | 5220000 | DN200 | DN200 | 210 | 240×96×191 | 2750 |
| BR8-J-245B | 70 | 6090000 | DN200 | DN200 | 245 | 260×96×191 | 3300 |
| BR10-J-280B | 80 | 6960000 | DN225 | DN225 | 280 | 240×107×200 | 3550 |
| BR10-J-350B | 100 | 8700000 | DN225 | DN225 | 350 | 260×107×200 | 3880 |
| BR13-J-420B | 120 | 10440000 | DN250 | DN250 | 420 | 260×115×210 | 4420 |
판 열교환 장치의 특성 :
(1) 소용적, 작은 발자국 ;
(2) 높은 열전도 효율 ;
(3) 가요성 어셈블리 ;
(4) 저금속 소비 ;
(5) 작은 열손 ;
(6) 편리한 분해, 세정과 유지 ;
(7) 판 열교환 장치의 단점은 봉합 주변이 새도록 길고 쉽다는 것입니다, 사용 온도가 150oC 이하일 수 있을 뿐입니다, 압력차가 작습니다, 처리 용량이 작습니다, 한때 판형 크기 조정이 제거되고 청소됩니다.
FAQ
큐 : 배달 시간에 대하여 어떻게 생각합니까?
한 : 5-10 단일 기계장치를 위한 일과 대량 주문을 위한 30-40 일과 직송 배달로 일하 또한 이용 가능합니다.
큐 : 보증에 대하여 어떻게 생각합니까?
한 : 우리는 1년 무료 보증과 수명 점검을 제공합니다
큐 : 설치는 어떻습니까?
한 : 작동하고 훈련하면서, 우리는 설치에 쓸 관련 재료를 제공합니다.
