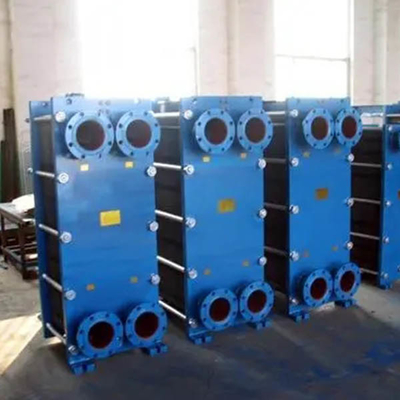

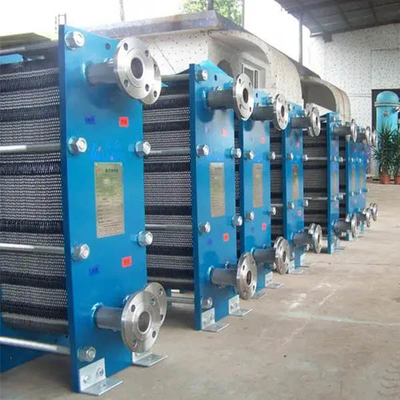

3.0 Mpa 판형 열교환기 380 볼트 200 밀리미터 콘덴서

공장 직접 가격 상등품 고효율 판 열교환 장치

기술

판 열교환 장치는 열 전도 주름진 판과 프레임으로 구성됩니다. 판형은 볼트에 의해 고정된 압축 플레이트와 움직일 수 있는 압축 플레이트 사이에 고정되고 많은 플로우 채널이 열교환기로 형성되고 판형이 충돌로 밀봉됩니다. 장비와 압축 플레이트 위의 외부 사이의 접속 배관이 있습니다.

매개 변수

판 열교환 장치의 구조와 기능 :

1. 압력판의 두께는 일반적으로 움직일 수 있는 강철판과 밀봉 판의 클램핑 능력에 따라 결정됩니다.

2. 상위 가이드 로드 : 그것은 플레이트를 지원하고 배치하기 위해 고정된 압축 플레이트와 기둥위에 고정됩니다.

3. 가이드 로드를 낮추세요 : 그것은 플레이트를 배치하는 역할을 하고, 상위 가이드 로드와 플레이트의 위치설정을 형성합니다.

4. 결합용 볼트 : 고정되고 움직일 수 있는 압축판 사이에 플레이트를 고정시키기 위해 고르게 컴프레 션 플레이트 주위에 배열됩니다.

5. 플레이트 : 전열 부재는 일반적으로 필요에 따라 스테인레스 강으로 만들어집니다. 판형이 압축된 후, 어떤 격차는 유체 채널을 형성하기 위해 그들 사이에 보유됩니다. 열 교환 매체는 클램핑 판에 접속 배관으로부터 들락날락 흘러나오고, 상응하게 열 교환을 위해 판형 사이의 (홀수짝수 방식) 유체 채널에 들어갑니다.

6. 밀봉 가스켓은 외부에 판형과 판형의 봉합 사이에 플로우 채널을 보증합니다. 물질은 열 교환 매체에 따라 결정됩니다. 2개 작동 매체가 서로 직렬로 있지 않을 것이라는 것을 보증하기 위해 환경으로 연결된 코너 홀과 신호 홀의 주위에 있는 2 밀봉이 있습니다.
