제품 상세 정보:
|
| 구조: | 판 열교환 장치 | 작동 온도 범위 :: | -269 'Ｃ ~ 900 'Ｃ |
|---|---|---|---|
| 재료: | 스테인레스 강, 알루미늄 합금, 기타 등등. | 길이 :: | 길이 |
| 핵심 판매 요소 :: | 고정밀성 | 전시실 위치 :: | 어떤 것 |
| 설계 압 :: | 최고 35Mpa | 중량 :: | 주문 제작됩니다 |
| 하이 라이트: | 900 도 샐 튜브 열교환 장치,50C 샐 튜브 열교환 장치,알루미늄 칠러 원통 다관형 |
||

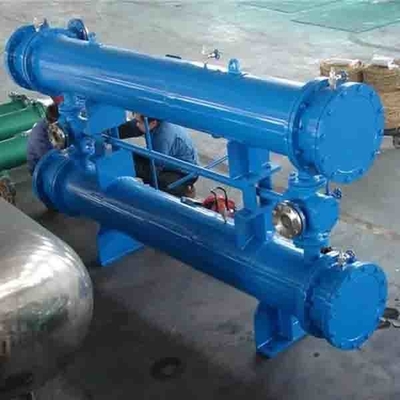

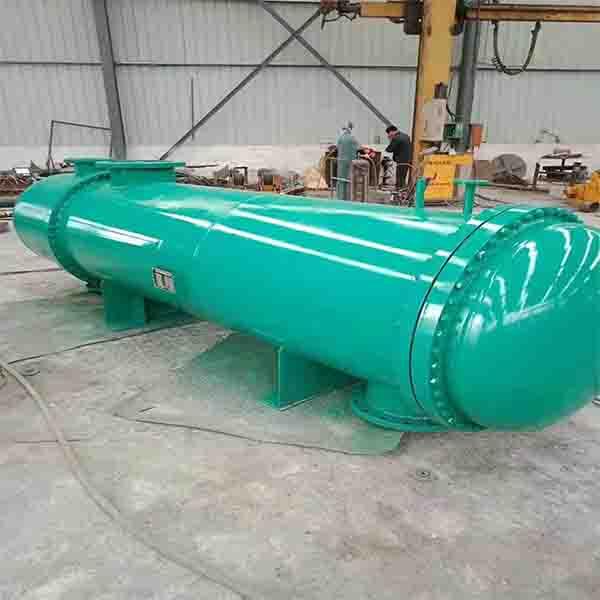

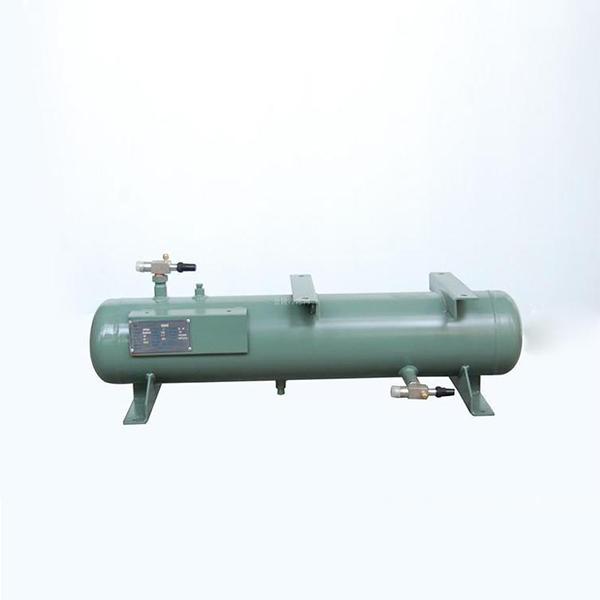

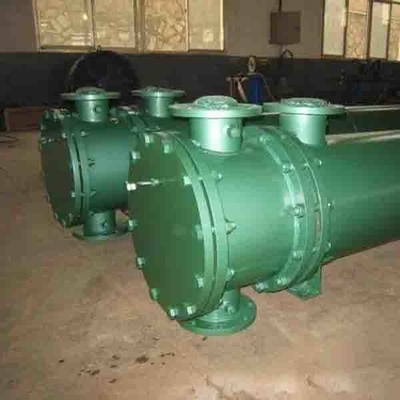

산업적 용강열 파이프 열 교환기 동체와 관 업체들
기술
다관형 열교환기는 주로 쉘, 관군, 튜브 판과 시일 헤드로 구성됩니다. 외피는 라운드이고, 병렬관 번들 또는 나선형관 내부로 설비했습니다. 관군의 2 마지막은 튜브 판위에 고정됩니다. 2가지 유체, 관에서 유동에서 열 교환을 위한 튜브 열교환 장치에서, 타격은 관으로 불립니다 ; 하나는 튜브의 외부로 흐르고 그것의 타격이 셸 측으로 불립니다. 관군의 벽은 열전이 표면입니다. 파이프의 종류는 다릅니다, 과정이 일반적으로 3 지름과 모델들의 16 밀리미터, 20 밀리미터 또는 25 밀리미터의 이고 파이프 벽의 두께가 일반적으로 1 밀리미터, 1.5 밀리미터, 2 밀리미터와 2.5 밀리미터입니다. 대부분은 재료는 304 또는 316L입니다.
매개 변수
| 1 | 선박 범주 | II | |
| 2 | 기술 | 샐 | 튜브 |
| 3 | 작동 압력, MPa.G | 2.5 | 0.4 |
| 4 | 설계 압, MPa.G | 2.75 | 0.8 |
| 5 | IN / 외부 작동 온도, 'Ｃ | 2.66/15.32 | 120/100 |
| 6 | 설계온도, 'Ｃ | 50 | 200 |
| 7 | 'Ｃ, 금속온도를 의미합니다 | 13.39 | 48.11 |
| 8 | 매체 | 혼합 탄화 수소 | 열전달 오일 |
| 9 | 주요 압 부의 소재 | SS30408 | SS30408 |
| 10 | 부식한도, 밀리미터 | 0 | 0 |
| 11 | 샐 / 머리 oint 계수 | 1 | 0.85 |
| 12 | 절연 두께, 밀리미터 | 80 | |
| 13 | 열전도 영역, m2 | 18.5 | |
| 14 | 서비스 수명, 년 | 20 | |
| 15 | 테스트 | 유압 시험, 공기 누출 시험, 내압 시험 | |
이익을 얻으세요 :
(1) 그것은 양쪽 열 교환과 열 저장 기능을 가지고 있습니다. 다관형 열교환기의 열 교환 관군의 상부는 동일 온도 뜨거운 물 지역을 속하는 열 저장부입니다. 물 부하의 변화에 적응하기 위한 양 ; 배출구 수온은 안정적이고 상수도가 안전하고 믿을 만합니다.
(2) 탱크를 통한 가열된 물의 저항 손해는 초소형입니다. 찬물이 해안포와 튜브 열교환 장치를 통하여 지나갈 때, 물 중에 횡단면은 매우 크고 유속은 0.01m/s 이하고 저항 손해가 냉온 상수도의 압력 평형을 급수장으로 유지해서 극단적으로 유익한 초소형, 일반적으로 단지 0.1~0.2m입니다. .
(3) 열 매체에 대한 요구는 엄격하지 않습니다. 쉘-튜브 열교환기는 큰 축열 능력을 가지고 그것의 가열 량이 가열 코올, 매우 열 매체 공급 시스템에 대한 투자를 구하, 절반에 의하고 동시에 보일러와 파이프 네트워크 부하를 감소시킬 수 있는 열소비량의 크기에따르면 산정될 수 있습니다. 보일러의 사용은 상대적으로 획일적이며, 그것이 보일러의 열 효율을 향상시키고 그것의 서비스 수명을 연장하는 것에게 도움이 됩니다.
(4) 구조는 단순하고, 관리가 편리하고, 그것이 수압을 견뎌낼 수 있고, 소음이 낮습니다.
