제품 상세 정보:
|
| 액체 유량 :: | 특화를 받아들이세요 | 구조: | 핀형 관 열교 |
|---|---|---|---|
| 제공 한 애프터 판매 서비스 :: | 비디오 기술 지원, 온라인 지원 | 기계 테스트 보고서 :: | 제공 |
| 제품 이름 :: | 관형 열교환 기 | 튜브: | 핀 높이 10-16mm |
| 전압: | 어떤 요구조건 | ||
| 강조하다: | 200C 샐 튜브 열교환 장치,0.6MPA 샐 튜브 열교환 장치,600 밀리미터 수냉각（의） 원통항 콘덴사 |
||

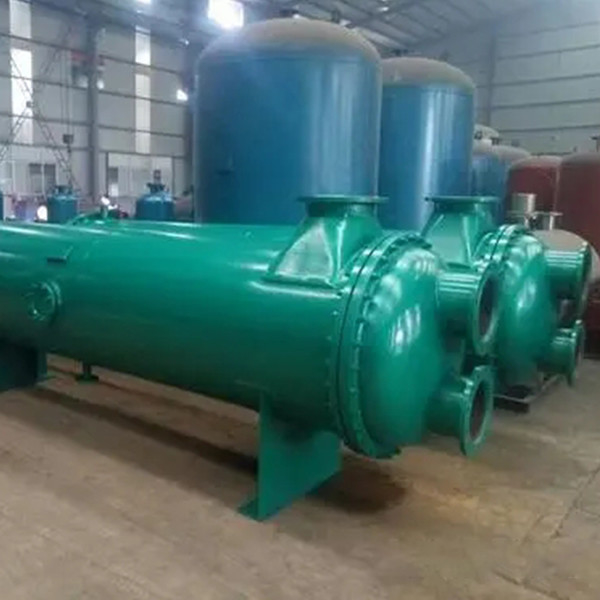

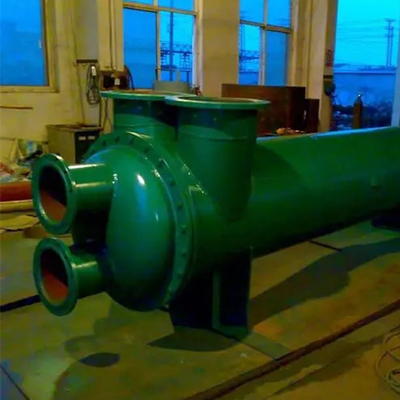

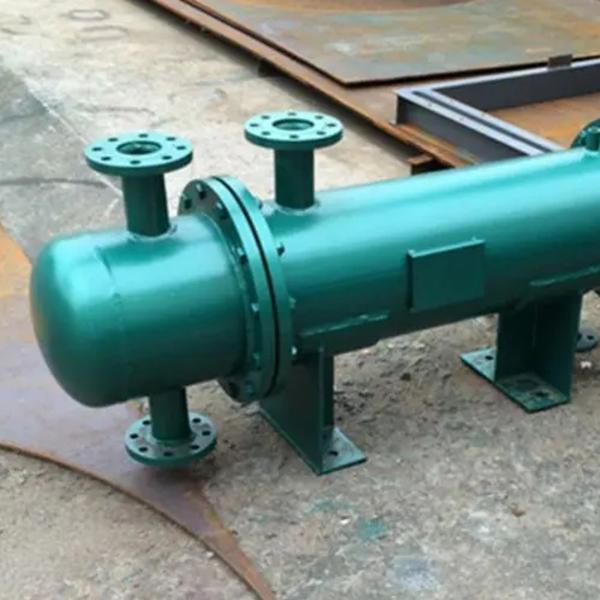

사용자 친화적인 쉘 앤 튜브 열교환기 튜브형 열교환기
설명
쉘 앤 튜브 열교환기, 즉 튜브형 열교환기는 튜브 번들의 벽의 쉘 내부에 닫혀 있으며 벽 열교환기의 열 전달 표면으로 사용됩니다. 이 열교환기 구조는 간단하고 신뢰할 수 있으며 안전한 작동을 보장하며, 모든 종류의 구조 재료는 주로 금속으로 고온 및 고압 환경에서 사용할 수 있습니다.
매개변수
| 직경(mm) | 유효 길이(m) | 심장 전달 면적(m2) | 작동 온도(C) | 작동 압력(Mpa) |
| 400 | 1.2-2.6 | 3.37-8.07 | 200 | 0.6 |
| 500 | 1.6-3.0 | 7.9-14.9 | 200 | 0.6 |
| 600 | 1.8-3.2 | 14.2-25.3 | 200 | 0.6 |
| 800 | 1.8-3.2 | 3.0-40.8 | 200 | 0.6 |
주요 특징:
1. 열 교환 효과를 개선하고 압력 손실을 줄일 수 있습니다.
2. 쉘 앤 튜브 열교환기의 열 교환 튜브는 열 교환 면적이 크고 제품 부피가 작은 구리 튜브를 채택합니다.
3. 고급 팽창 조인트 기술을 채택하여 전체 품질 온도가 신뢰할 수 있고 유지 보수가 편리하며 모든 종류의 유압 전송 기계에 적합합니다.
4. 완벽한 제품 시리즈, 완전한 크기 및 사양으로 고객이 선택할 수 있습니다.
작동 원리
쉘 앤 튜브 열교환기는 주로 헤드, 쉘, 튜브 번들, 플랜지 연결 및 기타 구성 요소로 구성됩니다. 한 종류의 작동 유체는 헤드 끝의 입구 노즐을 통해 열 전달 튜브로 들어가며, 공정 요구 사항에 따라 1-패스, 2-패스 및 4-패스 구조를 실현할 수 있습니다. 다른 종류의 작동 유체는 쉘의 한쪽 끝에 있는 입구 튜브를 통해 쉘로 들어갑니다. 그리고 열 전달 튜브 외부에 고르게 분포되어 있으며, 공정 요구 사항에 따라 튜브 번들 내에서 다양한 유형과 수의 배플로 흐름 상태를 설정할 수 있습니다. 열 전달 요소인 열 교환 튜브로, 황동 튜브, 구리 핀 튜브 및 강철 튜브를 공정 요구 사항에 따라 사용하여 서로 다른 물리적 특성과 서로 다른 온도의 작동 유체가 열교환기에서 열 교환을 수행하여 냉각 또는 가열 목적을 달성할 수 있도록 할 수 있습니다.
