제품 상세 정보:
|
| 기계류 테스트 리포트 :: | 제공됩니다 | 핵심 구성 요소 :: | 엔진 |
|---|---|---|---|
| 구조: | 판 열교환 장치 | 최대 작업압력 :: | 주문 제작됩니다 |
| 차원(L*W*H) :: | 주문 제작됩니다 | 핵심 판매 요소 :: | 고정밀성 |
| 화면 출하검사 :: | 제공됩니다 | 마케팅 타입 :: | 보편적 제품 |

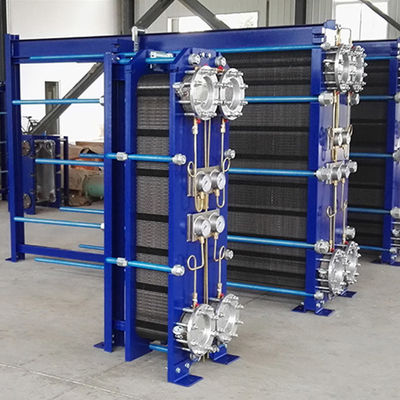

| 하이 라이트: | 316L 판형 열교환기,30 바 판형 열교환기,ss304 판 열교환 장치 증발기 |
||
값싼 댓가 뜨거운 판매 스테인레스 강은 알루미늄 판형 공업용 열 교환기를 납땜했습니다
기술

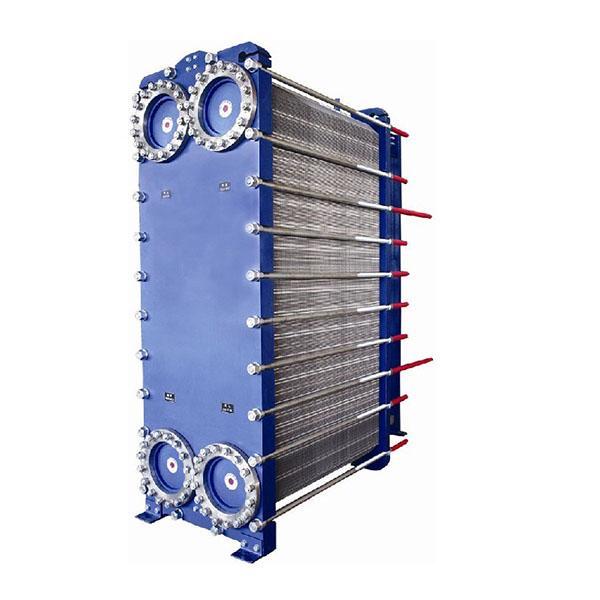

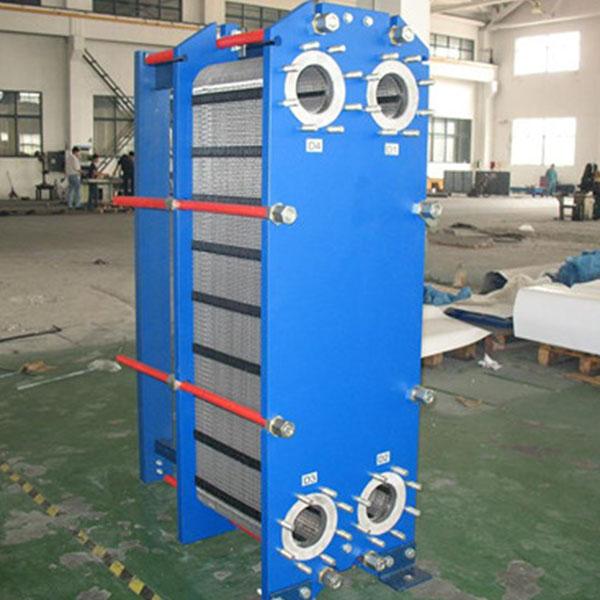

판 열교환 장치는 상단 빔에 보류되고 더 낮은 가이드 로드까지 배치된 물결모양 금속판류 단체로 구성됩니다. 결합용 볼트는 컴프레 션 플레이트 클램프 주위에 고정된 압력판과 가동판 사이의 이러한 판형을 프레임에 배치했습니다. 들락날락 열 전도를 위한 유체를 안내하기 위한 형판당의 구석에서 4 코너 홀이 있습니다. 밀봉 가스켓은 유체 채널을 밀봉하기 위해 인접 플레이트 사이에 설치되어서, 뜨겁고 냉각 유체가 열 교환을 형성하기 위해 모든 다른 판형을 흘립니다. 흐름 속도, 물성, 압력 강하와 유체의 온도차는 판형의 수와 크기를 결정합니다.
매개 변수
| 상품 이름 : | 판 열교환 장치 |
| 판형 재질 : | 304 또는 316L |
| 본체 소재 : | 304 |
| 개스킷 소재 : | NBR, EPDM, 기타 등등 |
| 맥스가 압력으로 일합니다 : | 3Mpa |
| 작동 온도 : | -10C - +150C |
| 식는 것 : | 싱글 스테이지 또는 2단계 |
| 분류하세요 : | 1m2, 3m2, 5m2, 7m2, 10m2 |
| 플레이트 개수 : | 17 - 77 |
| 패킹 세부 사항 : | 직접적으로 운반하기 위한 형판당 열교환기를 위한 보통 합판 상자. 여분 나무 상자는 유용한 필요시입니다 |
설계 특성
1. 판 열교환 장치는 효율적이고 에너지 절약형입니다 : 그것의 열전도율은 외피의 그것보다 높은 3~5 시간인 3000~4500kcal/m·' C·h고 튜브 열교환 장치입니다.
2. 소형 구조 : 판 열교환 장치 이 담긴 판형은 밀접하게 배열됩니다. 다른 유형의 열교환기와 비교해서, 판 열교환 장치는 바닥 면적과 공간을 더 덜 차지하고 열 교환을 위한 동일 면적과 판 열교환 장치는 쉘 열교환기의 관 5분의 1 일 뿐입니다.
3. 세척되도록 쉽고 분해되도록 쉽습니다 : 판 열교환 장치가 볼트를 고정시킴으로써 고정되어서 그것은 분해되고 세척되기 쉽고 언제든지 청정에게 열릴 수 있습니다.
4. 긴 서비스 라이프 : 판 열교환 장치는 다양한 부식성 매체에 저항한 스테인레스 강 또는 티타늄 합금판에 의해 프레스됩니다.
5. 강한 적용성 : 판형 열 교환기 판은 독립적 구성 요소이고 과정이 물가에서, 요구에 따라 뜻대로 증가되거나 감소됩니다 ; 그것은 다양한 다른 과정 요구에 적용될 수 있습니다.
6. 어떤 액체 누출, 판 열교환 장치의 실링 홈도 유동적 누설 통로를 갖추지 않고 다양한 미디어가 서로를 연결되지 않을 것입니다. 누출이 있을지라도, 매체는 항상 외부로 분출될 것입니다.
