제품 상세 정보:
|
| 기계류 테스트 리포트 :: | 제공됩니다 | 핵심 구성 요소 :: | 플레이트와 가스킷 |
|---|---|---|---|
| 구조 :: | 판 열교환 장치 | 차원(L*W*H) :: | 일정한 모델에 의존합니다 |
| 작동 온도 범위 :: | 주문 제작됩니다 | 플레이트 세타 :: | 낮은 세타와 높은 세타 |
| 제품 특징 :: | 에너지 절약 긴 서비스 라이프 | 특징: | 고열 열전달 |
| 하이 라이트: | 3.0mpa 판 교횐기 보일러,200 급 판 교횐기 보일러,패킹이 되어 있는 판 열교환 장치 |
||

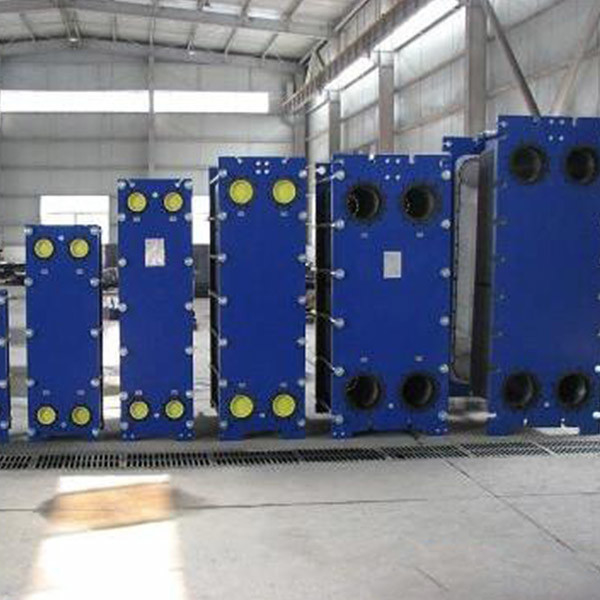

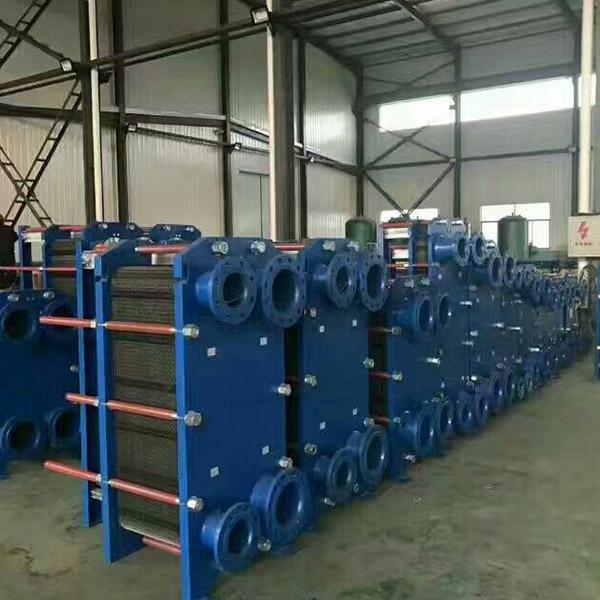

산업적 스테인레스 강 가스켓 판 열교환기 가격
기술
판형 코루게이션 깊이의 일탈과 판 열교환 장치의 바닥은 ±0.2mm보다 작거나 같습니다 ; 플레이트 중단 위치설정의 중앙선과 코너 홀의 중앙선 사이의 거리의 최대 편차는 ±0.3mm보다 크지 않은 ; 어떠한 방향에서 플레이트 기부 표면의 평탄성은 3/1000 밀리미터보다 작거나 같습니다 ; 가스킷의 생명은 15년보다 못하진 않고, 압력저항이 설계 요구 사항을 충족시키고, 누출율이 매체가 200 'Ｃ에 뜨거운 물일 때 제로입니다 ; 20C, 압력이 1.25 배 동작 압력입니다.
매개 변수
| 압축기 말 전원(HP)를 만나세요 | 사이즈(MM) | 작동 온도 | 동작 압력 | 가열 교환 표면 |
| 1HP | 311*111*47 | <200C | <3.0MPa | 0.39m2 |
| 2HP | 311*111*67 | <200C | <3.0MPa | 0.62m2 |
| 3HP | 311*111*91 | <200C | <3.0MPa | 0.90m2 |
| 4HP | 311*111*110 | <200C | <3.0MPa | 1.12m2 |
| 5HP | 527*111*71 | <200C | <3.0MPa | 1.30m2 |
| 6HP | 527*111*81 | <200C | <3.0MPa | 1.51m2 |
| 7HP | 527*111*91 | <200C | <3.0MPa | 1.72m2 |
| 8HP | 527*111*100 | <200C | <3.0MPa | 1.92m2 |
| 10HP | 527*111*119 | <200C | <3.0MPa | 2.34m2 |
| 12HP | 527*111*143 | <200C | <3.0MPa | 2.86m2 |
| 15HP | 527*111*172 | <200C | <3.0MPa | 3.48m2 |
| 20HP | 617*192*141 | <200C | <3.0MPa | 5.04m2 |
| 25HP | 617*192*169 | <200C | <3.0MPa | 6.18m2 |
| 30HP | 617*192*203 | <200C | <3.0MPa | 7.51m2 |
원리

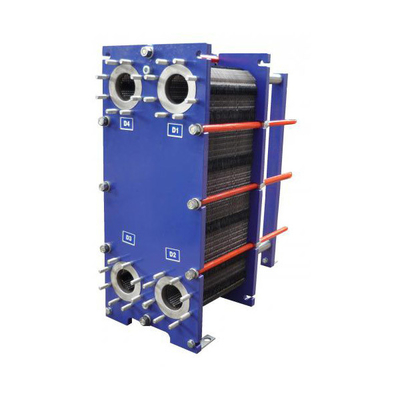

판 열교환 장치는 어떤 차에 많은 도장찍힌 파형 판으로 만들어지고, 가스킷에 의해 약 밀봉되고, 프레임과 압축 스크류와 겹쳤습니다. 판형과 가스킷의 4 코너 홀은 유동적 분배관을 형성하고 동시에, 냉온 유체가 합리적으로 분리되어서, 그들이 형판당의 양쪽에 플로우 채널에 흐르고 열 교환이 판형을 통하여 실행됩니다.
