제품 상세 정보:
|
| 기계 테스트 보고서 :: | 사용할 수 없습니다 | 구조:: | 튜브 열 교환기, 쉘 코일 |
|---|---|---|---|
| 치수 (l*w*h) :: | 여러 선택 | 작업 온도 범위 :: | -50 ~ 150 0 |
| 코일: | 이중 벽 지느러미 구리 튜브 | 포장: | 팔레트, 상자, 합판 케이스 |
| 비디오 발신 검사 :: | 사용할 수 없습니다 | 핵심 구성 요소 보증 :: | 사용할 수 없습니다 |
| 강조하다: | 150 급 이중관 응축기,11.6 kw 이중관 응축기,ISO 냉각장치 열교환기 |
||

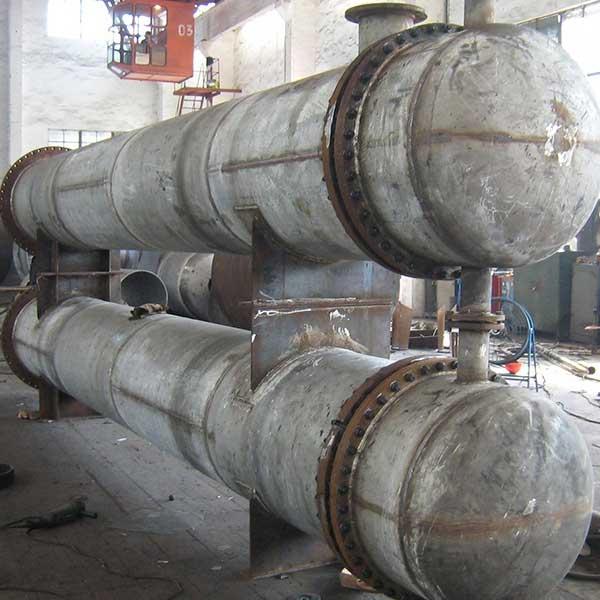

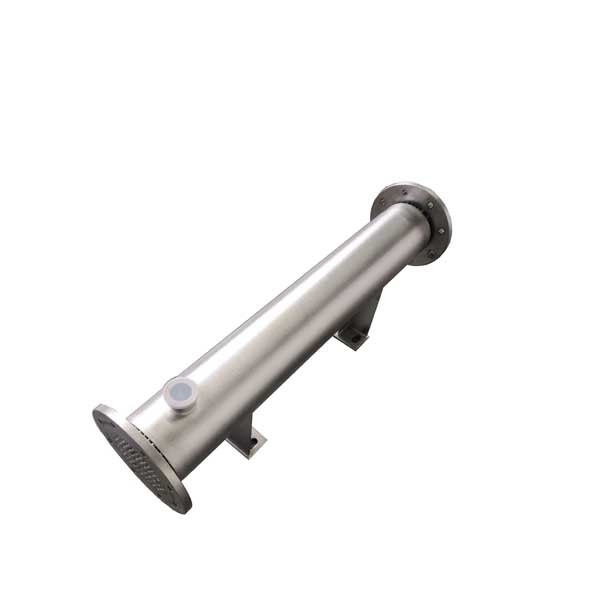

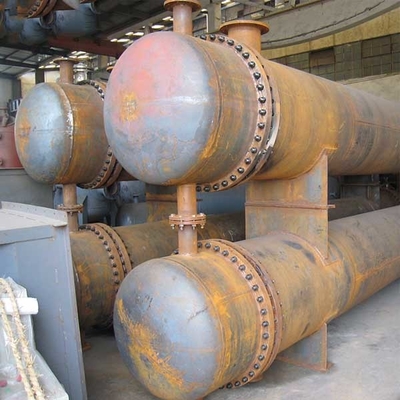

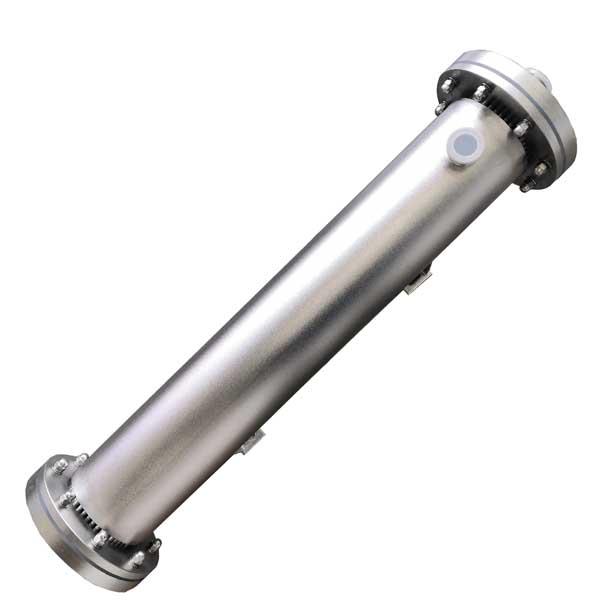

고효율, 신뢰성 및 안전성을 갖춘 이중 튜브 시트 열교환기
설명
이중 튜브 시트 열교환기는 주로 쉘 측과 튜브 측 매체의 혼합 사용이 엄격히 금지된 장소에 적합합니다. 또한 이중 튜브 시트 열교환기는 튜브 측과 쉘 측 사이의 매체 압력 차이가 큰 경우에 사용할 수 있으며, 튜브와 쉘 측 사이의 매체 압력을 줄이기 위해 내부 및 외부 튜브 시트 사이의 캐비티에 매체를 추가하도록 설계되었습니다. 현재 이중 튜브 시트 열교환기는 튜브 측과 쉘 측의 매체 교차 흐름을 방지하는 데 명백한 장점이 있습니다.
매개변수
| 모델 | 용량 | 수량 | 외부 및 설치 치수 | 프레온 배출 | 프레온 유입 | 물 유입/유출 | N.W |
| KW | m³/h | A B C D E F G H R L | a1 | a2 | a3 | Kg | |
| 5.0DKG | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 53 53 | 54 | 28 | 75 | 115 |
| 50DKG | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
이중 튜브 시트 열교환기와 단일 튜브 시트 열교환기의 비교
단일 튜브 시트 열교환기의 가장 일반적인 사용은 개스킷 볼트 및 플랜지 조인트의 밀봉 및 누출 외에도 튜브 시트의 파이프 누출 및 용접 균열이 있다는 것입니다. 단일 튜브 시트 열교환기의 튜브 플레이트의 노즐 누출은 대부분 용접 수신 아크에서 발생하며, 가스가 깨끗하게 배출되지 않고 용접 수신 아크 중에 물집이 생깁니다. 이중 튜브 시트 열교환기에는 내부 및 외부 이중 튜브 시트가 있습니다. 내부 튜브 시트 오리피스가 누출되면 외부 튜브 시트도 보호됩니다. 플레이트 사이에 형성된 캐비티 외부에는 매체가 없거나 캐비티에 매체가 있으며 압력이 작고 응력 조건이 단일 튜브 플레이트 열교환기보다 좋습니다. 또한 이중 튜브 플레이트 열교환기의 압력 테스트는 튜브 측의 두 개의 내부 튜브를 통해 수행해야 합니다. 플레이트 사이의 쉘 측의 내부 및 외부 튜브 시트 사이의 캐비티) 단일 튜브 시트 열교환기의 압력 테스트는 2~3회 (튜브 측 쉘 측 또는 튜브 측 쉘 측 작은 플로팅 헤드)를 눌러야 합니다.
