제품 상세 정보:
|
| 가공처리하는 것 :: | 열교환기 | 전시실 위치 :: | 어떤 것 |
|---|---|---|---|
| 기계류 테스트 리포트 :: | 제공됩니다 | 핵심 구성 요소 :: | 압력 용기 |
| 적용 가능한 산업 :: | 음식 & 음료 공장, 건설 작업 | 마케팅 타입 :: | 신제품 2022년 |
| 상태: | 새롭습니다 | 처리식: | 술 |
| 하이 라이트: | SS304 이중관판,316L 이중관판,1400 밀리미터 교환기 번들 |
||

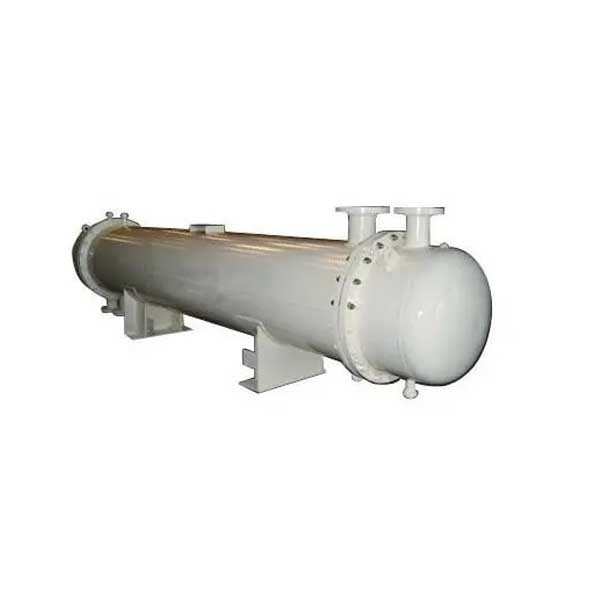

스테인레스 강 두배 튜브 시트 열교환기
기술
이중관식열교환기는 또한 열교환기로 알려진 냉각 유체에 뜨거운 유체의 환기의 부품을 이동시키는 장치입니다. 그것은 중요한 자리를 화학, 석유, 권력, 식량과 많은 다른 공업 생산에서 차지합니다. 화학 생산에서, 열교환기는 히터로서 사용될 수 있고, 냉각기, 콘덴서, 증발기와 리보일러, 기타 등등,와 넓게 사용됩니다.
매개 변수
| 모형을 만드세요 : | VT40 | 파상(MM)의 깊이 : | 3.9 |
| 동등한 지름(MM) : | 7.8 | 홀 지름(MM)의 각 : | φ115 |
| 각형공 중심 거리(MM) : | 1227*257 | 차원(MM) : | 1400*425 |
| 베니어판 area(㎡) : | 0.46 | 두께(MM)에 대한 억제 : | 0.5-0.6 |
| 판형 재질 : | 304 | 0.5 | 0.6 |
| 316L | 0.5 | 0.6 | |
| 이사회 중량 : | 304 | 2.4 | 2.9 |
| 316L | 2.5 | 2.9 |
구조화 기능
1. 가득 찬 엠프팅은 나머지 제약 물을 피하기 위한 두배의 튜브 시트 열 교환기의 주요한 설계입니다 ;
2. 루멘에 물질이 완전히 비워지고, 어떤 잔여물도 가지고 있지 않으며, 그것이 효과적으로 이민단의 정적 복제와 미생물의 오염의 더 리스크를 감소시키고 방지할 수 있다는 것을 보증하세요 ;
3. 이중 유입 루멘 동안, 제한된 범위 이내에 루멘 사이의 엠프팅 연결에 의해 초래된 혼성류를 통제하는 것을 고려하는 것이 필요합니다 ;
4. 현장 설치 방법에 결합되어 그것은 수직이거나 수평선상일 수 있습니다 (5‰ 경사) ;
내압 시험
(1) 안쪽 관판과 열 교환 튜브의 강도 확대 뒤에, 수압 테스트는 셸 측에 실행됩니다. 수압 테스트가 자격을 얻은 후, 기체 밀폐 핵실험은 실행됩니다. 사찰을 통과한 후, 외부 관판과 열 교환 튜브의 접합부와 국회는 실행될 것입니다.
(2) 강도 용접 (아르곤아크용접) 뒤에 + 외부 관판과 열 교환 튜브의 확대 접합부는 모여집니다, 용접 조인트가 용접된 후 침투 시험을 받습니다.
(3) 수압 테스트는 유동적 축적 프로세스에서 실행됩니다. 테스트가 자격을 얻은 후, 기체 밀폐 테스트는 실행됩니다.
(4) 암모니아 누출 시험t은 셸 측에 실행되고 암모니아 누출 시험t이 외부 관판과 열 교환 튜브 사이에 접속 조인트를 확인하기 위해 액체 축적 측의 방출 포트에 실행됩니다.
(5) 배관통의 의회가 완료된 후, 압력과 수압 테스트는 파이프 측면에 실행됩니다.
