제품 상세 정보:
|
| 기계류 테스트 리포트 :: | 제공됩니다 | 핵심 구성 요소 :: | 압력 용기 |
|---|---|---|---|
| 구조: | 판 열교환 장치, 다관형 열교환기 콘덴서 | 최대 작업압력 :: | 어떤 것 |
| 차원(L*W*H) :: | 관습 | 응축기 열 교환기 :: | 산업 기계 |
| 보증 뒤에 서비스하세요 :: | 비디오 기술 지원, 온라인 지원, 예비품, 현장 유지 보수와 수리 서비스 | 인증 :: | ce |
| 하이 라이트: | 공기 다관형 열교환기,Ｕ는 다관형 열교환기를 형성했습니다,DN80 두배 튜브 열교환 장치 |
||

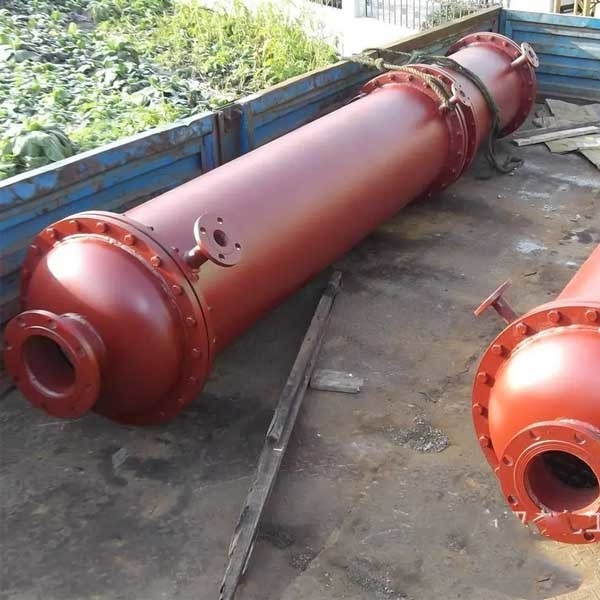

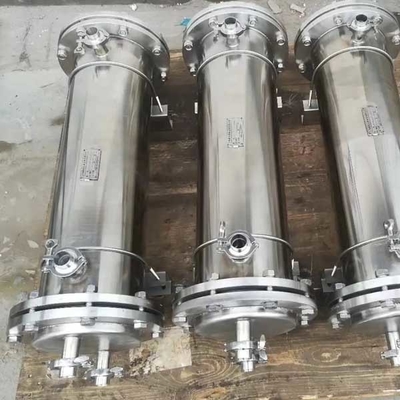

낮은 가격 두배의 튜브 시트 열 교환기와 콘덴서 기계
기술
이중관식열교환기는 집중적 안쪽이고 외관으로 구성됩니다. 동시에 열을 교환하면서, 뜨겁고 냉각 유체는 튜브와 주택 사이의 더 갭을 통해 흐릅니다. 내부 파이프는 U-파이프로 연속하여 연결되고 케이스의 양쪽 끝이 직관으로 연결됩니다. 케이싱 열교환기는 단순 구조, 빠른 열전도 영역, 쉬운 세정, 편리한 분해, 적당한 흐름 속도와 고열 열전달이라는 유리한 입장에 있습니다.
상술
| 상품 이름 | u-형태 두배의 튜브 판 열교환 장치 |
| 포트의 크기 | DN80(mm) |
| 흐름 방향 | 양뱡향 |
| 구동법 | 공압 |
| 작동 매체 | 물, 기름, 등. |
| 연결 방법 | 플랜지 |
| 작동 온도 | 고온 |
| 애플리케이션 | 차단 장치 조정 |
디자인
두배의 튜브 시트 열 교환기를 위해, 2가지 설계 개념이 있습니다 : 1는 열교환기가 익숙한 이중관판이 절대적으로 외피와 관 사이에 매체의 혼합을 방지한다는 것이고 그것이 안쪽이고 외부 관판 사이에 공동에 설치되도록 설계됩니다. 배출 밸브는 튜브가 누출을 시트로 덮을 때 일일 관측과 방전관을 위해 사용되어서, 셸 측 위의 매체가 효과적으로 안쪽이고 외부 이층 관판으로 격리됩니다. 이것은 이중관판 구조 형태를 채택하기 위한 주된 이유입니다. 관과 셸 측 사이의 매체 압력차가 크고 매체가 관과 셸 측 사이에 매체에서의 압력을 줄이기 위해 안쪽이고 외부 관판 사이의 공동에 추가되도록 설계되는 경우에 두배의 튜브 시트 열 교환기가 사용될 수 있다고 또 다른 것은 생각합니다. 차이. 이것은 일반적 단관식 시트 열 교환기와 같으며, 그것이 누설을 외부 관판의 구멍에서 막는다고 절대적으로 보장할 수 없습니다. 이중관판 사이의 차단 공동은 단관식 시트 열 교환기의 구조물로부터 주요한 차이입니다 (인물에 나타난 바와 같이, 차단 공동이 튜브 쪽과 셸 측에 연결되지 않고, 매체에서의 압력을 지니지 않지만, 설비의 기계부하와 환기를 지닙니다). 로드.
차단 공동의 베어링 캐패시티는 주로 이중관판 사이에 거리에 의존합니다. 고정된 이중관판이 셀사이드 수압시험을 받을 때, 거기는 안쪽 관판과 열 교환 튜브 사이의 접합부에 누설이 있을 수 있습니다. 그러므로, 이중관판 사이의 거리를 결정할 때 관찰과 누출 탐지에 요구된 최소 공간은 고려하여야만 합니다
