동판 튜브 열교환 장치 티타늄 수직 몰입 열교환기

수조 난방용 침지형 스테인리스 스틸 코일 열교환기

설명

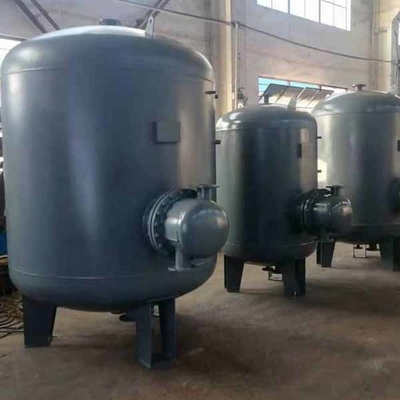

코일형 열교환기는 차세대 열교환 장비로, 가열된 물을 쉘에 저장하고 가열 매체 증기 또는 고온수가 여러 세트의 구리 코일에서 병렬로 흐릅니다. 이는 물을 적게 절약하고, 언제든지 열을 보충하며, 열을 빠르게 교환하는 고효율 및 에너지 절약 장비입니다. 다른 열교환기에 비해 다음과 같은 장점이 있습니다: 소형, 취급 용이, 수직 설치, 작은 설치 공간, 부동 코일의 자체 형상 교란, 효율적인 열 교환 및 자동 스케일 제거.

매개변수

제품 특징:

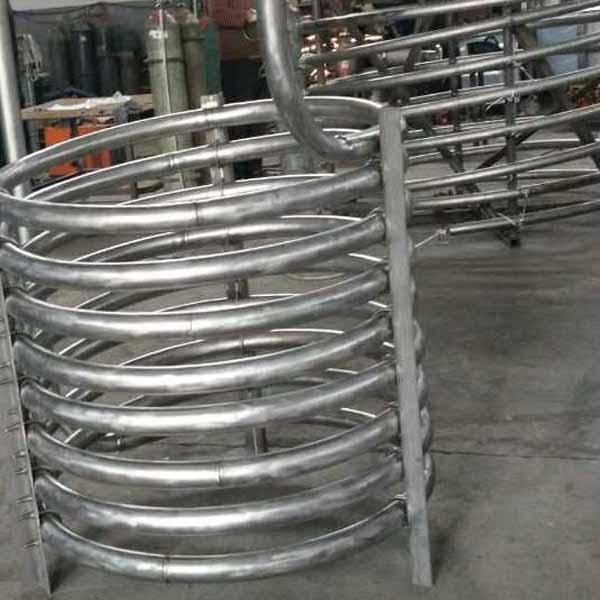

코일 열교환기의 내부 부품은 순수 티타늄으로 제작되어 내식성이 우수하고 열 교환 효율이 높습니다. 전체적으로 비자성, 무독성, 내열성이 우수합니다. 외부 실린더는 고강도 플라스틱 사출 성형으로 제작되었으며, 용매 압착 성형은 화학적 안정성이 우수하며 환경 요인 및 파이프라인 매체 성분의 영향을 받지 않습니다. 코일 열교환기는 전문적인 용접을 통해 내식성, 낮은 열 효율, 단열 및 에너지 절약 효과가 우수합니다.

작동 원리

코일 열교환기의 작동 원리는 냉수가 하단 덮개의 입구 연결부에서 열교환기로 들어가 헤드 하부와 구멍 아크판에서 완전히 위로 흐르고 코일(열 교환 표면)을 통과하여 가열되어 상부 물 배출구로 출력되는 것입니다. 증기는 동시에 하단의 증기 입구(자동 조절을 실현하기 위해 온도 제어 밸브를 설치할 수 있음)를 통해 각 병렬 코일로 들어가 코일의 출구로 들어가 응축수가 되어 응축수 파이프의 출구에서 열교환기 밖으로 흐릅니다.
