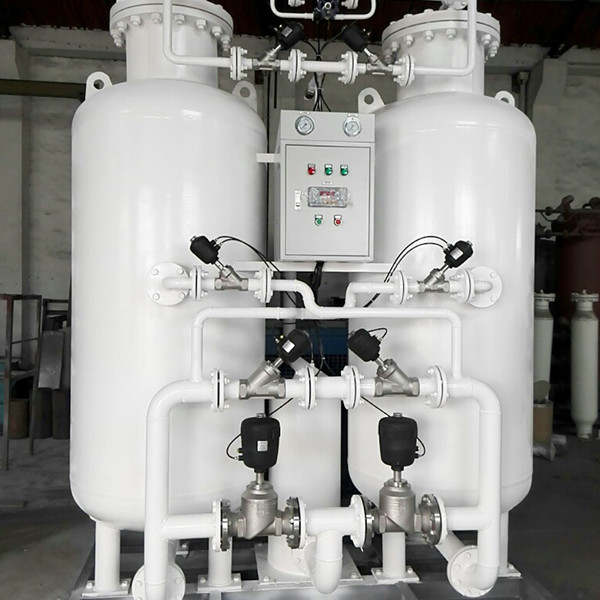

산소 생산 동안 300nm3/H PSA 기술

의학적인 PSA 산소 발생기 프라이스와 산업적 산소 플랜트

기술

압력 스윙 흡착 작용 산소 발생기는 제올라이트 분자체를 흡착제로 이용하고 기압 흡착작용과 기압 이탈의 원리를 이용함으로써 공기로부터 산소를 분리하기 위한 자동화 설비입니다. 제올라이트는 미세공극 둥근 과립 모양 흡착제로 가득한 특수공정, 표면에 의해 처리되고 내부인 일종의 구멍이 많은 흡수체 조성물이고 미황색이었습니다.

매개 변수

구성 :

1. 공기 압축기

PSA 질소 발생 장치의 공기 공급원 전력 장비로서, 공기 압축기는 일반적으로 선택됩니다 : 질소 발생 장치의 정상 작동을 보증하기 위해 질소 발생 장치에게 충분한 압축된 공기를 제공하기 위한 스크류머신, 원심분리기.

2. 버퍼 탱크

저장 탱크의 기능은 버퍼링하고, 안정되고 냉각되는 것입니다 ; 압축된 공기가 매끄럽게 장비의 믿을 만하고 안정적 작전을 보증하면서, 압축된 공기 정화 부품을 통과할 수 있도록, 완전히 바닥 배출 밸브를 통하여 석유와 물 불순물을 제거하는 시스템 압력의 변동을 이로써 감소시키기.

3. 압축된 공기 정화 장치

버퍼 탱크로부터의 압축된 공기는 처음으로 압축된 공기 정화 장치가 됩니다. 압축된 공기는 처음으로 더욱 냉각되기 위해 동결 건조기를 효율이 높은 유분 제거기에 의해 대부분의 석유, 물과 먼지를 제거하고, 그리고 나서 관통하고 물을 제거하고 미세 필터가 석유와 먼지를 제거합니다. 그리고 깊은 정화는 뒤따른 미세 필터에 의해 실행됩니다. 시스템의 근무 조건에 따르면, 한이드는 특별히 추적 오일 침투의 가능성을 방지하기 위해 일련의 압축된 공기 그리스 제거기를 설계했고 분자 체를 위한 충분한 보호를 제공합니다. 엄하게 계획된 공기 정화 성분은 제올라이트 분자체의 서비스 수명을 보장하고 이 성분으로 처리된 클린 에어가 기구 가스를 위해 사용될 수 있습니다.

4. 항공체 탱크

공기 저장 탱크의 기능은 공기 흐름의 진동을 감소시키고 버퍼링 역할을 하는 것입니다 ; 압축된 공기가 완전히 석유와 물 불순물을 제거하고 차후 PSA 산소와 질소 분리 장치의 부하를 줄이기 위해, 매끄럽게 압축된 공기 정화 부품을 통과할 수 있도록, 이로써 시스템 압력의 변동을 감소시키기. 흡착 작용 타워에서 압력이 빠르게 장비가 믿을 만하고 안정적이라는 것을 보증하면서, 동작 압력으로 상승하도록, 동시에 흡착 작용 타워가 바뀌게될 때, 그것은 신속히 곧 압력을 증가시키기 위해 또한 PSA 산소와 질소 분리 장치에게 다량의 압축된 공기를 제공합니다. 운영됩니다.

5. 산소와 질소 분리 장치

산소 발생기를 위한 분자체를 갖추는 2 흡착 작용 타워,와 비가 있습니다. 청정 압축 공기가 한 탑의 입구끝에 들어가고, 분자 체를 통하여 유출 말단으로 흐를 때, 질소는 그것에 의해 흡착되고 생성물 산소가 흡착 작용 타워의 유출 말단으로부터 흘러 나갑니다. 시간 주기 뒤에, 탑 A에서 분자 체는 흡착작용이 충만해 있습니다. 이 시각에, 솟습니다 자동적으로 정지 질소를 흡수하고 산소를 생산하고, 탑 A의 분자 체를 재생하기 위한 흡착작용과 탑 비로의 압축 공기 플로우. 분자 체의 신생은 흡착 질소를 제거하기 위해 신속히 대기압에 흡착 작용 타워를 떨어뜨림으로써 실현됩니다. 2개 탑은 산소와 질소와 끊임없이 출력 산소의 분리를 완료하기 위해 교대로 흡착작용과 신생을 수행합니다. 위에서 말한 절차는 모두 프로그램 논리 제어기 (PLC)를 제어됩니다. 유출 말단에 있는 산소 순도가 설정값으로 설정될 때, 피엘씨 프로그램은 기체가 내보낼 때 자동적으로 자격이 없는 산소를 내보내고, 기체 포인트에 자격이 없는 산소의 흐름을 자르고, 78dBA 이하 소음을 줄이기 위한 사일런서를 사용하기 위해 자동 배기 여닫개〔밸브］를 열기 위해 작동합니다.

6. 산소 프로 세싱 탱크

버퍼 탱크가 익숙한 산소는 압력을 균형화시키고 산소의 순도가 산소의 안정적 연속적인 공급을 보증하기 위해 질소-산소 분해계에서 분리되었습니다. 동시에, 흡착 작용 타워가 바뀌게된 후, 장비의 작동 중에 매우 중요 프로세스를 하는 그것은 흡착 작용 타워로 되돌아가는 그 자체의 가스의 일부를 재충전할 것이고, 한편으로는, 그것이 흡착 작용 타워가 압력을 증가시키도록 돕고, 다른 한편, 그것이 또한 베드층을 보호하는 역할을 합니다. 조연.
